Термоэлектрический преобразователь ДТ 27
- Назначение: Измерение температуры агрессивных (жидкий кислород) и неагрессивных жидкостей и газов (нафтил) агрегатов жидкостных двигателей изделий ракетно-космической техники.
- Ориентировочный срок изготовления/ поставки (месяцев): 6
- Лётная квалификация изделия: Да
| Параметры | Значение |
|---|---|
| Диапазон измерений, °С | -196/+600 |
| Пределы допускаемых отклонений ТЭДС от НСХ ХК (L), °С, (для классов допуска 2, 3 по ГОСТ Р 8.585-2000) в диапазоне измерения температур: 1. -196/-100 °С; 2. св. -100/+100 °С; 3. -40/+360 °С; 4. св. +360/+600 °С | 1. ±(1,5+0,01 |t|); 2. ±2,5; 3. ±2,5; 4. ±(0,7+0,005 |t|) |
| Пределы допускаемых отклонений ТЭДС от НСХ ХА (К), °С (для классов допуска 2, 3 по ГОСТ Р 8.585-2000) в диапазоне измерения температур: 1. -196/-167 °С; 2. -167/+40 °С; 3. -40/+333 °С; 4. св. +333/+600 °С | 1. ±(0,015 |t|); 2. ±2,5; 3. ±2,5; 4. ±(0,0075 |t|) |
| Показатель термической инерции Ꚍ0,63, с, не более | 0,2 |
| Масса, кг, не более | 0,15 |
Особенности:
- расширенный диапазон температур;
- высокая надежность в условиях воздействия вибрации, ударов, температуры, влажности;
- сохраняет работоспособность при воздействии агрессивных сред с температурой 600 °С за счет применения в конструкции спецсплавов;
- аналоговый выход;
- разработана конструкция, обеспечивающая высокую вибро- и ударостойкость в месте заделки кабеля.

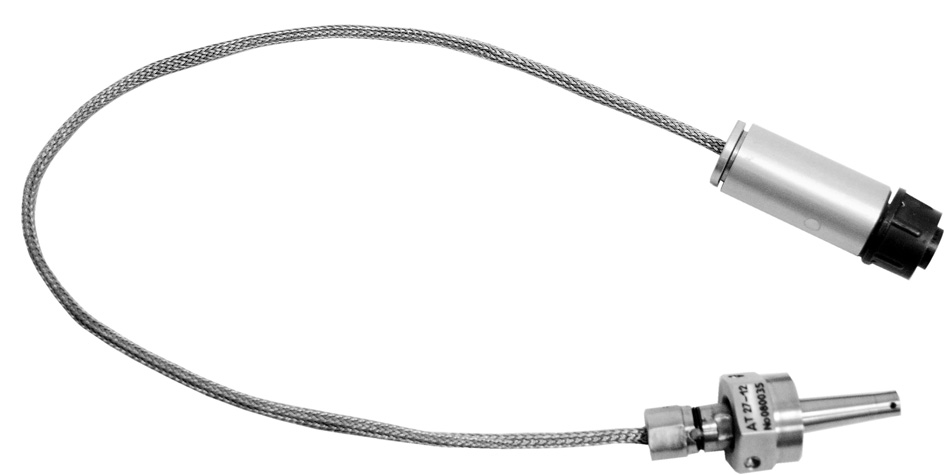

Исполнение: термоэлектрический преобразователь (ТП) состоит из чувствительного элемента, помещенного в корпус, кабельной перемычки и соединителя.
Чувствительный элемент выполнен на основе термопарного кабеля с минеральной изоляцией ТУ 16-505.757.
